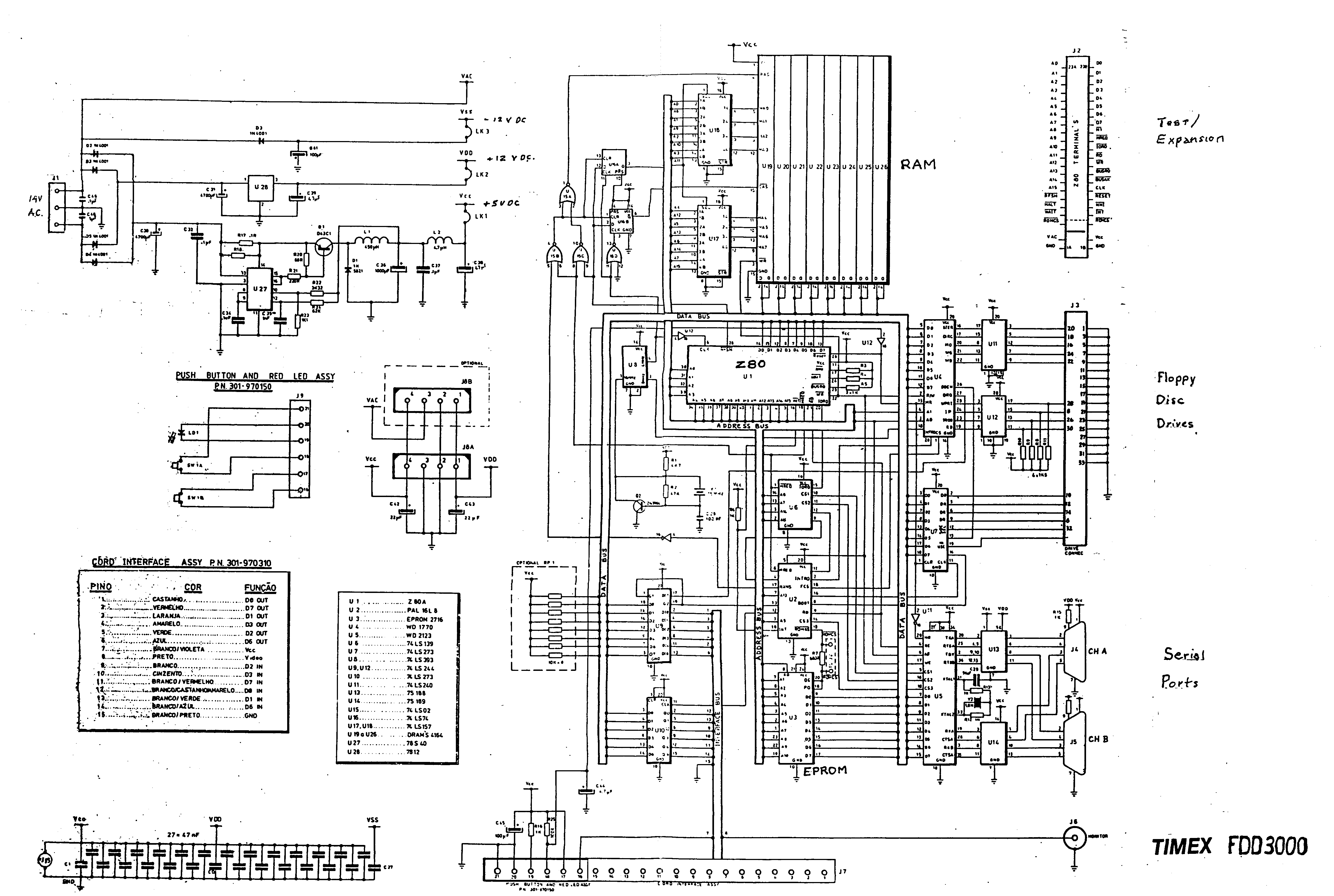

FDD3000 jest więcej niż stacją dysków. W swoim wnętrzu kryje komputer z własnym mikroprocesorem Z80A, pamięcią, portami komunikacyjnymi (RS232 i Centronics) oraz kontrolerem FDD. Jest to komputer bardziej skomplikwany niż sam ZX Spectrum czy Timex 2048, choć nie brak w nim kilku niedoróbek np. problem przerwań dla portów RS232 czy niedorobiony Centronics. Najważniejsze zagadnienia zostały już opisane w innym miejscu tej witryny, poniżej umieszczony jest schemat "wnętrzności" stacji dysków Timex FDD3000. W przyszłości pojawi się też schemat interface'u.
